在液氮的儲存、輸送和使用系統中，管路接頭是一個容易被低估卻關乎安全和效率的環節。液氮溫度極低，在-196℃左右，流過管路的介質形態可能是純液態，也可能是氣液混合態。不同的接頭類型在結構、密封原理和材質上各有特點，適用的工況也截然不同。選用不當，輕則泄漏浪費，重則凍傷人員或損壞設備。下面就把常見的液氮管路接頭類型及其實際應用梳理一下。

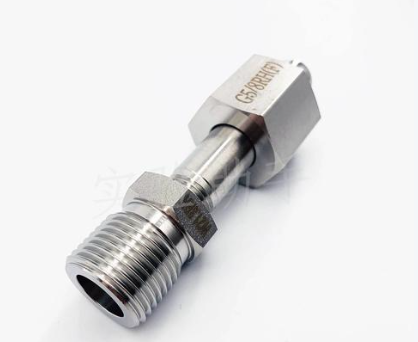

　　一、螺紋接頭：簡單可靠的基礎連接

　　螺紋連接是液氮管路中很常見的方式，主要分為公制螺紋、英制錐管螺紋(NPT/BSPT)等。錐管螺紋依靠螺紋本身的過盈配合和密封填料實現密封，安裝時需要纏繞生料帶或涂抹低溫密封膠。

　　在實驗室的小型液氮供給管路、液氮罐的補液口、以及一些低壓輸送管道上，螺紋接頭使用非常普遍。它的優勢是結構簡單，零件成本低，不需要額外密封圈，施工和更換都比較方便。

　　但螺紋接頭用在液氮系統里有兩個關鍵限制。一是隨著溫度反復變化，金屬螺紋可能因熱脹冷縮產生微小松動，需要定期檢查并重新緊固。二是一旦擰緊后，拆裝不如快插接頭方便，不適合需要頻繁插拔的場合。另外，選用生料帶時要確認是適用于深冷溫度的產品，普通生料帶在低溫下會硬化收縮，反而容易誘發泄漏。

　　二、法蘭接頭：大通量、可拆卸的管路節點

　　在液氮儲罐出口、槽車裝卸管路、以及大型液氮供給管線的分段位置，法蘭接頭是標準配置。常見的標準有ANSI、DIN、GB等，壓力等級通常選擇150磅級或以上，密封面多采用突面或凹凸面形式。

　　法蘭連接能承受較大的壓力和流量，而且可以整體拆下維修。針對液氮工況，法蘭墊片材質必須專門選擇。通常使用填充了石墨的纏繞墊片，或者聚四氟乙烯(PTFE)墊片。要注意的是，普通橡膠或石棉橡膠墊在深冷下會脆裂，絕對不能用。安裝時螺栓需要對稱、分多次均勻擰緊，投用后還要經過一次冷緊，即系統預冷到工作溫度后，再對所有螺栓進行一次緊固，否則低溫收縮后容易在法蘭面之間形成間隙。

　　生物樣本庫的液氮塔供氣系統、工業氣體公司的充裝排管路，法蘭接頭隨處可見。在這些場景中，法蘭不僅保證密封，還承擔了設備與管道之間因溫差產生的應力釋放功能，通過合理的管道柔性設計，防止接口被拉裂。

　　三、快插接頭與快速接頭：效率優先的操作接口

　　需要頻繁連接和斷開的場合，快插接頭或快速接頭是不可替代的。這類接頭內部有單向閥或雙截止閥，拔開時兩端自動封閉，防止液氮噴濺;對接時閥芯被頂開，介質流通。操作者單手即可完成連接，不需要工具。

　　實驗室里，當需要用液氮泵從杜瓦瓶往小型容器中補液，或者連接移動式液氮罐到臨時用氣設備時，快插接頭的方便性就非常突出。一些小型液氮供給車也采用這種接頭，可以快速在不同的用氣點之間切換。

　　不過在選購時要特別注意，快插接頭的閥芯密封圈必須是低溫氟橡膠或金屬硬密封結構，普通丁腈橡膠在-196℃下會變成脆硬的玻璃態，失去彈性，造成內漏。另外，雖然拔開時兩端自動封閉，但接頭金屬體表面仍然極度低溫，操作時必須戴好防凍手套，并且拔開后讓接頭在空氣中自然回溫片刻再觸碰。

　　四、焊接接頭與卡套接頭：永久性與半永久性連接

　　對于不需要拆卸的長距離液氮輸送管線，焊接接頭是很直接的選擇。不銹鋼管道通過氬弧焊對接，形成連續的結構，只要焊接質量過關、焊后經過無損檢測，密封可靠性在所有連接方式中是相當可靠的。真空絕熱管的夾層密封、液氮儲罐的內罐管道等，也都是焊接結構。

　　卡套接頭(雙卡套或單卡套)則介于焊接與可拆卸之間。它依靠卡套在擰緊時切入管子外壁，形成金屬對金屬的密封。卡套接頭在氣態氮?dú)夤苈贰x器儀表的取樣管、以及小口徑液氮管道上很常見，施工不需要?jiǎng)踊穑{(diào)整方便。

　　但卡套用在液氮管道上要注意：管材必須硬度均勻，通常選用經過光亮退火的不銹鋼管，卡套和管子的材質要匹配。安裝時不能過量擰緊，否則卡套過度切入管壁會削弱管材強度，在溫差應力下可能出現裂紋。首次通液氮后同樣建議進行一次冷態復緊。

　　五、旋轉接頭與軟管接頭：移動設備的關鍵環節

　　在液氮灌裝臂、液氮加注槍等需要靈活移動的裝置上，旋轉接頭和軟管接頭是核心部件。旋轉接頭允許兩段管路在一定角度內自由轉動，避免軟管在使用中扭曲打結。軟管接頭則連接不銹鋼波紋金屬軟管或特氟龍軟管與硬管之間。

　　液氮專用的金屬軟管通常采用316L不銹鋼波紋管，外層編織金屬網保護，兩端的接頭形式可以是螺紋、法蘭或者快插。這類軟管在槽車卸液、大型儲罐補液時用得很頻繁。使用中要特別注意軟管的彎曲半徑不能小于產品標稱的最小彎曲半徑，過度彎曲會讓波紋管局部應力集中，逐漸產生疲勞裂紋。軟管到達使用壽命或出現編織網斷裂、鼓起等損傷時，應及時更換，不能帶病運行。

　　六、接頭材料選擇的共性原則

　　無論哪種接頭類型，與液氮直接接觸的金屬件通常選用304或316L不銹鋼，銅合金也有使用，但鑄鐵、普通碳鋼在深冷溫度下會從韌性斷裂轉為脆性斷裂，風險較高，嚴禁用于液氮承壓接頭。

　　密封件的材質，PTFE在液氮下保持一定柔韌性，可以用在靜態密封面;PCTFE(聚三氟氯乙烯)低溫性能更好，但成本較高。選用O型圈時，通常推薦低溫氟橡膠或金屬C型環。選購接頭時，最好讓供應商明確提供適用于液氮溫度的材料證明。
